Экспертиза редуктора

Что такое экспертиза редуктора

Экспертиза редуктора – это сложное машиноведческое и инженерно-техническое исследование, направленное на определение фактического состояния механизма, качества его сборки, а также установление точных причин выхода из строя его узлов (шестерен, валов, подшипников, корпуса).

Редукторы и мотор-редукторы являются важнейшим звеном передачи крутящего момента практически во всех сферах: от автомобильных трансмиссий и лифтового оборудования до тяжелых башенных кранов, судовых двигателей и заводских конвейеров. Заклинивание механизма или разрушение зубчатой передачи под нагрузкой способно спровоцировать обрушение грузов, падение лифтовой кабины, остановку непрерывного производственного цикла и, как следствие, человеческие жертвы. Ошибка эксперта здесь недопустима, так как выводы напрямую влияют на безопасность людей и определяют, кто будет возмещать многомиллионные убытки.

Научно-исследовательский центр «Столичный Эксперт» проводит независимую и судебную экспертизу редукторов любого типа и назначения. Исследования осуществляются дипломированными инженерами-механиками и металловедами, обладающими допусками к судебной экспертизе. Мы обеспечиваем абсолютную точность дефектовки и выдаем заключения, которые имеют неоспоримую юридическую силу в арбитражных судах и судах общей юрисдикции.

В каких случаях необходима экспертиза редуктора?

Помощь независимого эксперта-машиноведа востребована среди промышленных предприятий, строительных компаний, автопарков и частных лиц в следующих конфликтных ситуациях:

• Отказ в гарантийном обслуживании: завод-изготовитель или дилер отказывается менять вышедший из строя редуктор, необоснованно ссылаясь на «масляное голодание», «перегруз» или «неправильную эксплуатацию» со стороны пользователя.
• Расследование промышленных аварий: установление причин падения грузов, поломки подъемно-транспортного оборудования (кранов, лебедок, эскалаторов) вследствие разрушения зубчатых зацеплений.
• Спор о качестве поставленного оборудования: проверка закупленных промышленных редукторов на предмет того, являются ли они новыми, или поставщик отгрузил восстановленные (б/у) агрегаты под видом новых.
• Некачественный ремонт на СТОА или заводе: выход агрегата из строя вскоре после капитального ремонта из-за нарушения зазоров, установки контрафактных подшипников или некачественной сварки корпуса.
• Автомобильные споры: поломка редукторов ведущих мостов, раздаточных коробок или рулевых редукторов в легковых и грузовых автомобилях.

Объекты инженерного исследования

Специалисты НИЦ «Столичный Эксперт» обладают компетенциями и технической базой для работы со всеми видами механизмов:

• По типу передачи: цилиндрические, конические, червячные, планетарные, комбинированные редукторы.
• По назначению: промышленные (общемашиностроительные), крановые, лифтовые, экскаваторные, судовые.
• Автомобильные агрегаты (редукторы мостов, МКПП, раздаточные коробки).
• Отдельные детали агрегатов: зубчатые колеса, валы-шестерни, червячные пары, подшипники качения, уплотнительные элементы (манжеты).

Как проводится экспертиза: методы и этапы

Выход редуктора из строя редко имеет одну очевидную причину (например, износ зуба может быть следствием как плохой цементации металла на заводе, так и заливки контрафактного масла). Поэтому мы применяем комплексный подход:

1. Наружный осмотр и диагностика на месте. Осмотр агрегата в сборе, проверка целостности корпуса, наличия течей масла по сальникам, измерение люфтов хвостовиков.

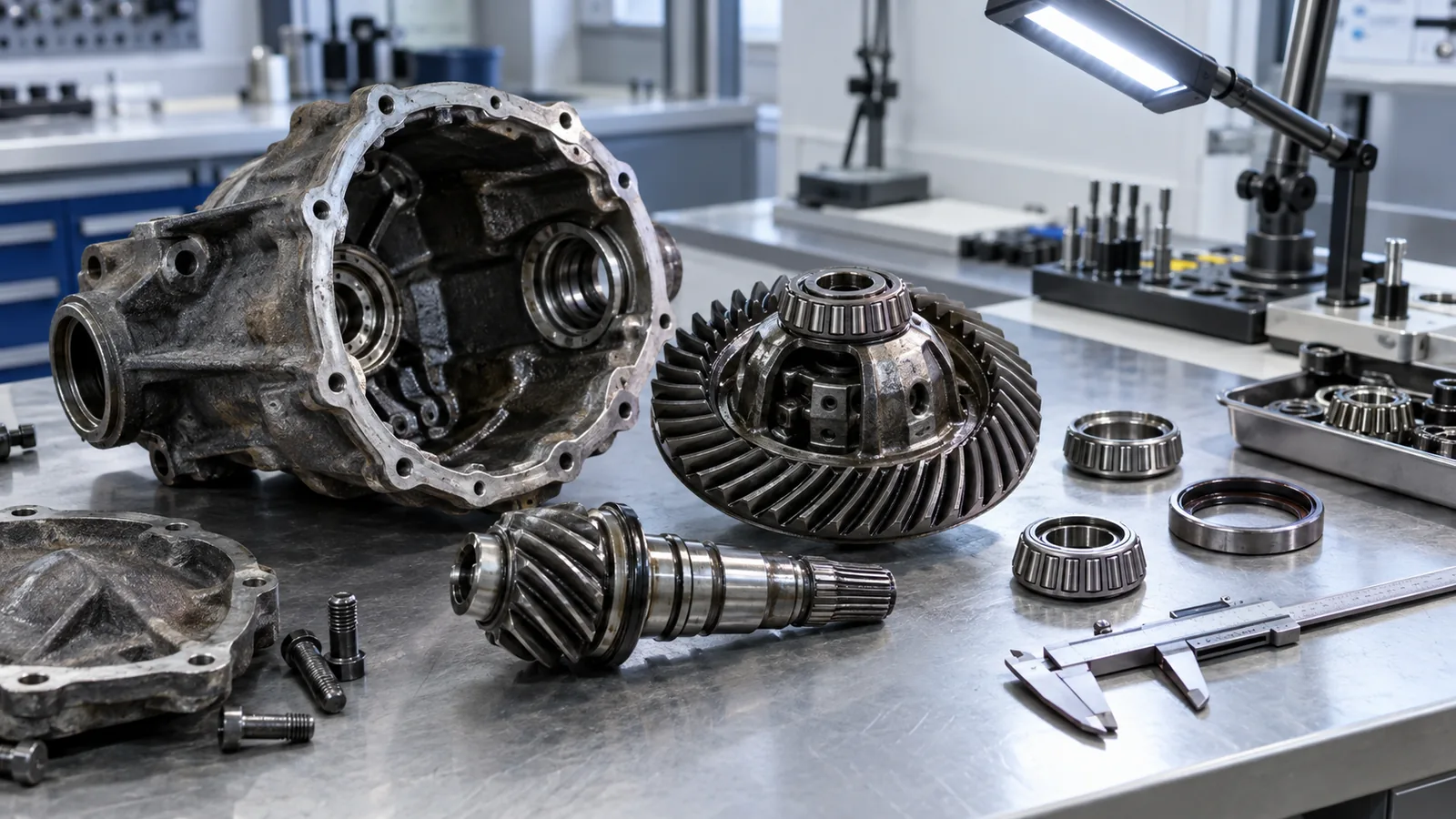

2. Процессуальная разборка (дефектовка). Разборка агрегата в присутствии заинтересованных сторон с тщательной фотофиксацией.

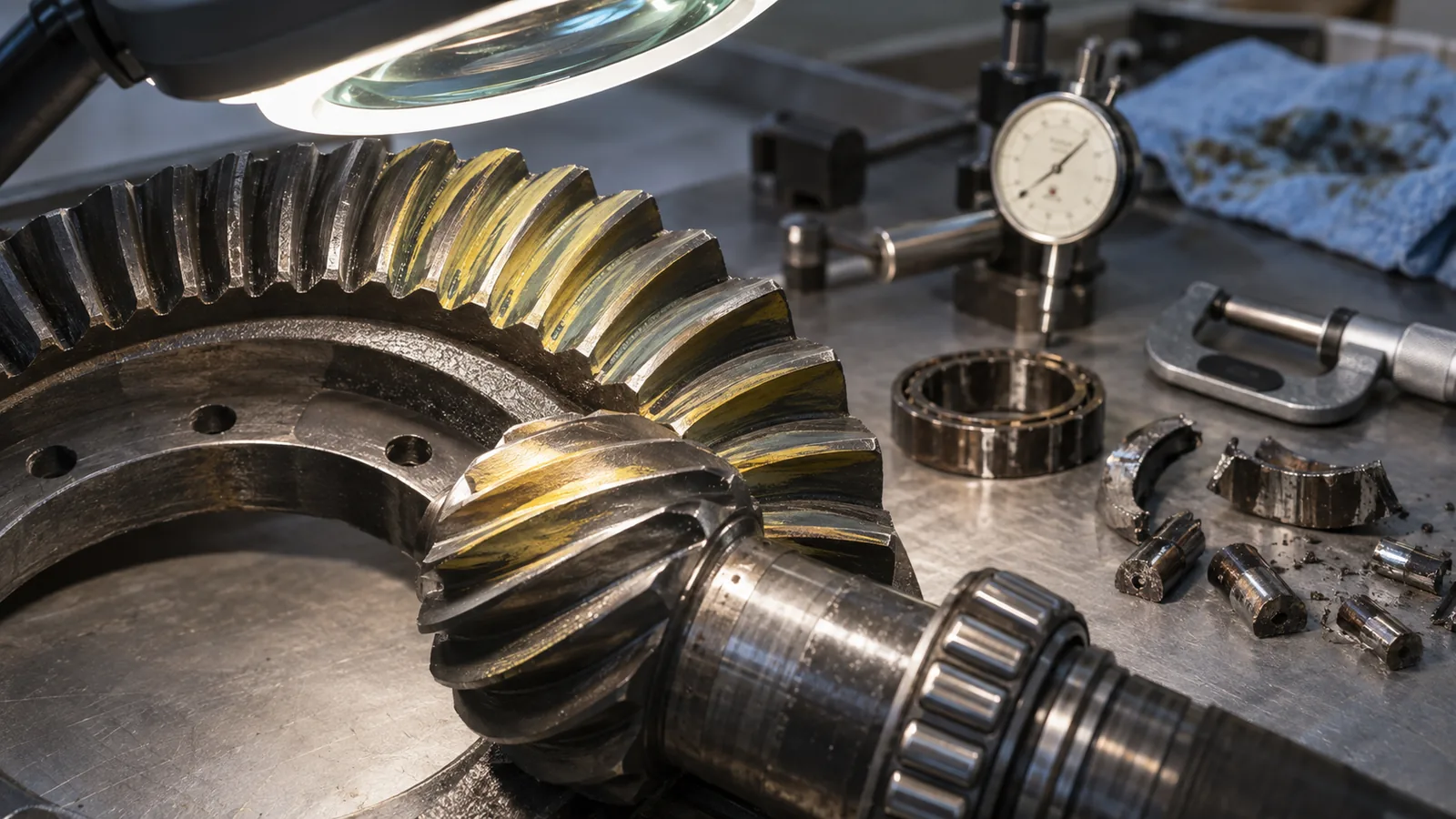

3. Фрактографический и инструментальный анализ. Изучение характера износа шестерен (питтинг, задиры, выкрашивание, усталостный излом зуба). Замер тепловых зазоров и пятна контакта.
4. Металловедческое исследование (при необходимости). Если есть подозрение на заводской брак, мы забираем обломок шестерни в собственную лабораторию для проверки твердости металла (по Роквеллу), качества поверхностной закалки и химического состава сплава.
5. Трибологический анализ масла. Изъятие пробы трансмиссионного масла для проверки на наличие металлической стружки, воды, а также соответствия вязкости заявленным параметрам.

Типовые вопросы перед экспертом-инженером

• Каково фактическое техническое состояние представленного на исследование редуктора?
• Имеются ли в механизме дефекты (поломка зубьев, разрушение подшипников, перегрев), и какова причина их возникновения?
• Является ли выявленная поломка следствием производственного брака (нарушения технологии термообработки, сборки), либо она возникла в результате нарушения правил эксплуатации (перегрузки, отсутствия смазки)?
• Соответствует ли твердость зубчатых колес и пятно контакта требованиям нормативной документации (ГОСТ, чертежам завода-изготовителя)?
• Является ли представленный агрегат новым или он подвергался капитальному ремонту до момента продажи?

Нормативно-правовая база

Все инженерно-технические экспертизы в НИЦ «Столичный Эксперт» проводятся со строгим соблюдением процессуальных и технических норм РФ. Наши заключения являются легитимными доказательствами. Мы руководствуемся следующими актами:

• Федеральный закон от 31 мая 2001 г. № 73-ФЗ «О государственной судебно-экспертной деятельности в РФ».
• Технический регламент Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
• Гражданский кодекс РФ (ГК РФ) (в части поставки товаров ненадлежащего качества) и Закон «О защите прав потребителей» (для физических лиц).
• Национальные стандарты: ГОСТ 31592-2012 («Редукторы общемашиностроительного применения. Общие технические условия»), ГОСТ 21354-87 («Передачи зубчатые цилиндрические»), ГОСТ 16162-93 (для червячных редукторов) и другие профильные нормативы.
• Процессуальное законодательство (АПК РФ, ГПК РФ, УПК РФ) и статья 307 УК РФ (предупреждение об уголовной ответственности за ложное заключение).

Почему промышленный сектор и суды выбирают НИЦ «Столичный Эксперт»?

• Симбиоз механики и металловедения. Причину поломки зуба шестерни невозможно установить «на глаз». Наличие собственной аккредитованной лаборатории позволяет нам проводить химический и металлографический анализ деталей в рамках одной экспертизы.
• Выезд на объекты любой сложности. Если промышленный мотор-редуктор весит несколько тонн и интегрирован в линию, наши инженеры выезжают на предприятие заказчика по всей РФ для проведения дефектовки и забора образцов металла на месте.
• Бескомпромиссная независимость. Мы не сотрудничаем с заводами-производителями агрегатов и не подгоняем результаты под нужды дилеров. Наша единственная метрика — это законы физики и сопротивления материалов.
• Успешная арбитражная практика. Наши эксперты умеют переводить сложные технические термины (эпюры напряжений, усталостный износ) на понятный судье юридический язык, что гарантирует успешную защиту заключения в ходе судебных заседаний.

FAQ: часто задаваемые вопросы

1. Выезжаете ли вы на дефектовку в другой город, если редуктор установлен на заводе?

Да. Наши эксперты-инженеры выезжают на промышленные объекты по всей территории России. Разборка крупногабаритных редукторов производится силами заказчика в присутствии нашего эксперта, который фиксирует процесс на фото и видео, проводит замеры пятна контакта, зазоров и изымает образцы металла (вырезки) или масла для дальнейшего лабораторного анализа.

2. Дилер утверждает, что редуктор сломался из-за того, что мы не долили масло. Сможете ли вы это опровергнуть?

Это самая частая причина отказов в гарантии. Эксперт проводит фрактографический анализ. Если механизм работал "на сухую", на зубьях и подшипниках остаются характерные следы побежалости (цвета от перегрева), задиры и оплавления. Если же этих признаков нет, а присутствует хрупкий излом зуба от корня — мы докажем, что причиной стал заводской брак (например, перекаленная сталь), а уровень масла был в норме.

3. Сколько времени занимает экспертиза редуктора?

Осмотр и дефектовка автомобильного или небольшого промышленного редуктора занимают 1 рабочий день. Если задача ограничивается визуально-инструментальным анализом, заключение готовится 5–7 рабочих дней. В случае необходимости проведения лабораторных исследований металла (микроструктура, твердость) сроки увеличиваются до 14–20 рабочих дней.

4. Можно ли по экспертизе доказать, что нам продали б/у редуктор вместо нового?

Безусловно. На восстановленных агрегатах (даже если они заново отпескоструены и покрашены) всегда остаются маркеры эксплуатации. Эксперт выявляет скрытые следы износа на рабочих поверхностях зубьев, старые уплотнительные материалы (герметики не заводского типа), следы снятия подшипников и перебивки шильдиков (маркировочных табличек).

5. Примет ли Арбитражный суд результаты вашей досудебной экспертизы?

Да. Досудебное заключение НИЦ «Столичный Эксперт» является легитимным письменным доказательством (ст. 75 АПК РФ) нарушения условий договора поставки или подряда. Практика показывает, что грамотно и детально составленное досудебное заключение часто вынуждает вторую сторону пойти на мировое соглашение и выплатить компенсацию, не доводя дело до долгих судебных разбирательств. В случае необходимости суд может назначить судебную экспертизу, проведение которой также может быть поручено нашему центру.

Для получения бесплатной предварительной консультации эксперта и расчета стоимости услуг свяжитесь с нами по телефону, указанному на сайте НИЦ «Столичный Эксперт», или оставьте заявку через форму обратной связи.

Цена зависит от совокупности вопросов выносимых на исследование и технических условий выполнения работы эксперта. Также важный фактор - это место осмотра и количество исследуемых изделий. Стоимость экспертизы начисляется от 25000 руб.

По всем индивидуальным вопросам вы можете проконсультироваться с нашим специалистом.

Мнение эксперта

Моя работа заключается в детальном исследовании технического состояния редукторов, анализе износа зубчатых передач, подшипниковых узлов и качества смазочных материалов. Экспертиза позволяет установить точные причины поломки — будь то производственный брак, усталость металла или нарушение условий эксплуатации, — а также оценить остаточный ресурс агрегата и предотвратить его внезапный выход из строя.

Вызовы и перспективы

Современные редукторы работают в условиях высоких скоростей и экстремальных нагрузок, а их преждевременный отказ часто связан с микроскопическими дефектами геометрии деталей или скрытой деградацией масла. Перспективным направлением остаётся развитие методов безразборной виброакустической диагностики, тепловизионного контроля и глубокого трибологического (спектрального) анализа смазочных жидкостей.

Автотехнический эксперт, оценщик

Плотников Д.С.
